Какие задачи решает испытание трубопроводов на прочность и герметичность?
Испытание трубопроводов на прочность представляет собой комплекс контрольных мероприятий, предназначенных для подтверждения способности трубопроводной системы выдерживать установленное испытательное давление без разрушения, остаточной деформации и потери герметичности. Проверке могут подвергаться технологические, промысловые, тепловые, водопроводные, канализационные, пожарные и иные трубопроводы, а также отдельные участки, узлы и присоединенные элементы. В зависимости от назначения объекта выполняется испытание труб, контроль сварных швов, проверка фланцевых соединений, запорной и предохранительной арматуры.
Основная задача работ заключается в выявлении дефектов, которые невозможно достоверно определить только визуальным осмотром. К ним относятся микротрещины, непровары, пористость сварных соединений, ослабление резьбовых участков, повреждение прокладок, скрытые утечки и недостаточная прочность стенок. Одновременно оценивается герметичность трубопровода, устойчивость к рабочей нагрузке и соответствие требованиям проектной и нормативной документации.
Испытания позволяют получить объективные результаты измерений и оформить документальное подтверждение исправности системы. По итогам составляются протокол опрессовки, протокол результатов, а при необходимости акт гидравлического испытания и техническое заключение. Если объект связан с емкостями, дополнительно может проводиться испытание резервуара или испытание сосуда. Методика проведения определяется техническим заданием, проектом, паспортом оборудования и действующими правилами безопасности. Работы выполняются в Сорочинске с применением инструментальных измерений и лабораторного контроля, что дает возможность подтвердить контроль качества до ввода системы в эксплуатацию или после ремонта.
Как проводится гидравлическое или пневматическое испытание трубопровода?
Методика проведения зависит от назначения трубопровода, его конструктивных особенностей, рабочего давления, материала стенок, условий эксплуатации и требований нормативной документации. Перед началом работ специалисты изучают техническое задание, проектную и исполнительную документацию, определяют границы испытываемого участка, проверяют доступность соединений и составляют схему испытаний. С трубопровода удаляются посторонние предметы, устанавливаются заглушки, подключаются насосное и измерительное оборудование, а опасная зона обозначается в соответствии с требованиями безопасности.

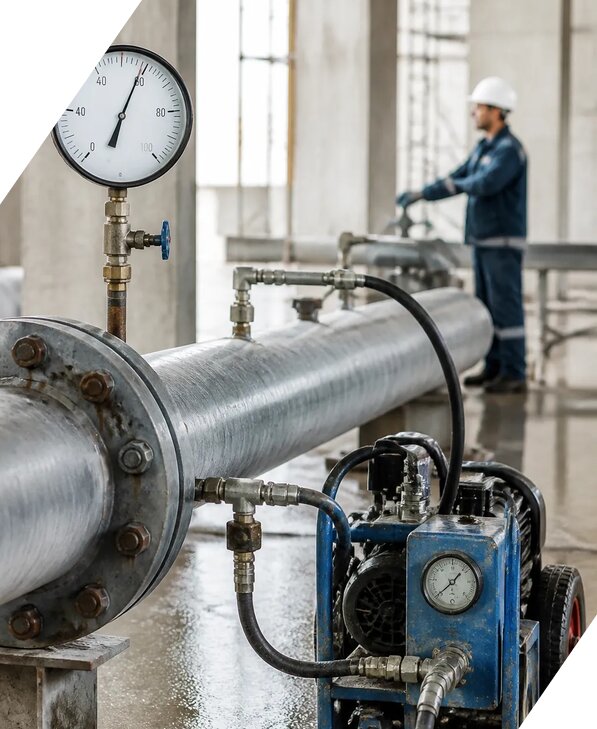

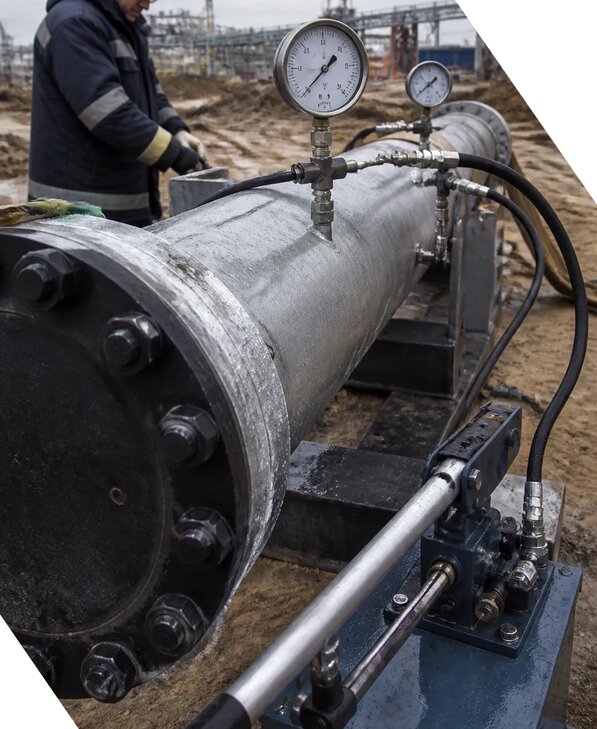

При гидравлическом способе испытательная среда обычно представляет собой воду. Система заполняется постепенно, из нее удаляется воздух, после чего давление повышается до установленного значения. Далее выполняется выдержка в течение нормативного времени и манометрический контроль. Специалист фиксирует показания приборов, осматривает трубопровод, сварные швы, фланцы, резьбовые соединения, компенсаторы и арматуру. Недопустимыми признаками являются падение давления сверх нормы, появление капель, течи, запотевания, деформаций или посторонних звуков.
Пневматическое испытание применяется в случаях, когда использование воды невозможно или нежелательно. В качестве испытательной среды используется сжатый воздух либо другой разрешенный газ, однако такой метод требует повышенных мер безопасности из-за накопленной энергии. Давление подается ступенчато, а контроль выполняется после стабилизации параметров. Течеискание может проводиться визуально, с использованием пенообразующего состава или специальных приборов. После завершения процедуры давление снижается контролируемым способом, вода удаляется при гидравлической проверке, а результаты измерений заносятся в протокол. В Оренбургской области такие работы выполняются с учетом особенностей конкретного объекта и требований к промышленной безопасности.
Какое оборудование и измерения применяются при проверке трубопровода?
Для достоверной оценки состояния системы используется комплекс измерительного и испытательного оборудования, прошедшего проверку и имеющего документы о пригодности к применению. Основным прибором является манометр, с помощью которого выполняется манометрический контроль и фиксируется изменение давления на всех этапах процедуры. В зависимости от задачи применяются насосные агрегаты, опрессовочные установки, контрольные манометры, регистраторы давления, расходомеры, термометры, заглушки, соединительные рукава, приспособления для удаления воздуха и оборудование для безопасного сброса среды.
Выбор приборов определяется диапазоном рабочих и испытательных нагрузок, типом трубопровода, температурой среды и требуемой точностью. Важное значение имеет погрешность измерений, поскольку неверно подобранный или неисправный манометр может привести к ошибочной оценке прочности трубопровода. Перед началом проверки специалисты осматривают оборудование, сверяют его характеристики, проверяют целостность шлангов и соединений, а также фиксируют исходные показания. Натурные измерения выполняются непосредственно на объекте, поэтому учитываются реальные условия прокладки, температура, доступ к узлам и фактическое состояние труб.
При необходимости инструментальные измерения дополняются течеисканием, визуальным контролем, проверкой сварных швов и оценкой деформаций. Если в составе системы имеются приборы, клапаны или предохранительная арматура, их состояние учитывается при подготовке схемы испытаний. Все данные заносятся в рабочие записи и затем переносятся в протокол результатов. ЭкспертизаРоссия использует измерительное оборудование, соответствующее поставленной задаче, чтобы подтвердить герметичность соединений, стабильность давления и соответствие требованиям технической документации. По завершении заказчику передаются оформленные материалы, включая протокол опрессовки и при необходимости техническое заключение с описанием выявленных дефектов и выводом о возможности дальнейшей эксплуатации.
Какие документы оформляются после испытаний трубопровода?
Документальное оформление является обязательной частью проверки, поскольку одних устных сведений о проведении работ недостаточно для подтверждения технического состояния системы. Состав документов определяется назначением трубопровода, основанием для проведения испытаний, требованиями проекта и нормативной документации. Обычно специалисты фиксируют сведения об объекте, испытываемом участке, диаметре и протяженности труб, материале, рабочем и испытательном давлении, продолжительности выдержки, испытательной среде, погодных и температурных условиях, использованных приборах и ответственных лицах.
Основным результатом может быть протокол опрессовки, в котором отражаются исходные и конечные показания манометров, результаты визуального осмотра, наличие или отсутствие утечек, состояние сварных и разъемных соединений. При проведении гидравлической проверки оформляется акт гидравлического испытания. В нем указывается, выдержал ли трубопровод установленную нагрузку, обнаружены ли падение давления, деформация, течь или иные отклонения. При расширенном обследовании формируется протокол результатов с приложением схемы испытаний, фотографий, ведомости обнаруженных дефектов и сведений о контрольном оборудовании.
Если проверка проводится перед вводом объекта в эксплуатацию, материалы передаются для включения в исполнительную документацию. При обследовании действующей системы документы могут использоваться для определения возможности дальнейшей работы, планирования ремонта или подтверждения устранения ранее выявленных нарушений. При необходимости выдается техническое заключение, содержащее анализ результатов измерений и вывод о соответствии требованиям. Запрос на подготовку комплекта документов можно направить Валентину Константиновичу. Стоимость работ начинается от 5164 руб, но окончательная цена зависит от протяженности участка, количества точек контроля, способа испытаний и срочности оформления.
В каких случаях требуется повторное испытание трубопровода и что проверяется после ремонта?
Повторное испытание необходимо, если первоначальная проверка выявила падение давления, нарушение герметичности трубопровода, течь в соединениях, дефекты сварных швов, остаточную деформацию или несоответствие установленным параметрам. Оно также проводится после замены участка трубы, ремонта сварного стыка, установки новой арматуры, устранения разгерметизации, реконструкции линии или изменения ее рабочего режима. Повторная процедура подтверждает не только качество выполненных ремонтных мероприятий, но и безопасность всей системы в сборе, поскольку дефект может возникнуть на соседнем участке или в месте сопряжения новых и существующих элементов.
Перед повторной проверкой анализируются причины неудовлетворительного результата. Уточняется, был ли правильно выбран способ контроля, исправно ли испытательное оборудование, соответствовали ли давление и время выдержки проектным требованиям, полностью ли удалялась воздушная пробка, правильно ли установлены заглушки и подключены приборы. После ремонта осматриваются новые сварные соединения, места врезки, фланцы, резьбовые участки, компенсаторы, опоры и предохранительная арматура. При необходимости выполняются дополнительные измерения толщины стенки, визуальный и измерительный контроль, течеискание и проверка сварных швов.
Повторное испытание проводится по обновленной или ранее утвержденной методике проведения с учетом характера ремонта. Испытательная среда выбирается по техническим условиям и требованиям безопасности: чаще используется вода, а в отдельных случаях сжатый воздух. Давление повышается поэтапно, проводится выдержка, затем оцениваются показатели манометров и состояние трубопровода. Если результаты соответствуют нормативам, оформляются новый протокол опрессовки, акт гидравлического испытания или иные подтверждающие документы. При заказе услуги под ключ скидка от 15 процентов. Подготовленные материалы могут быть использованы для эксплуатационного контроля в сентябре. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Телефон для связи: +7 931 105-63-33. Компания работает с 2013 года, а с 2013 года по 2026 выполнено более 2573 заказов.
